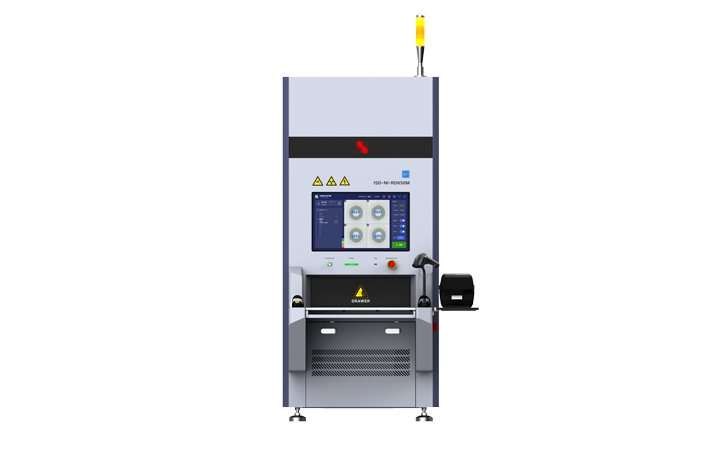

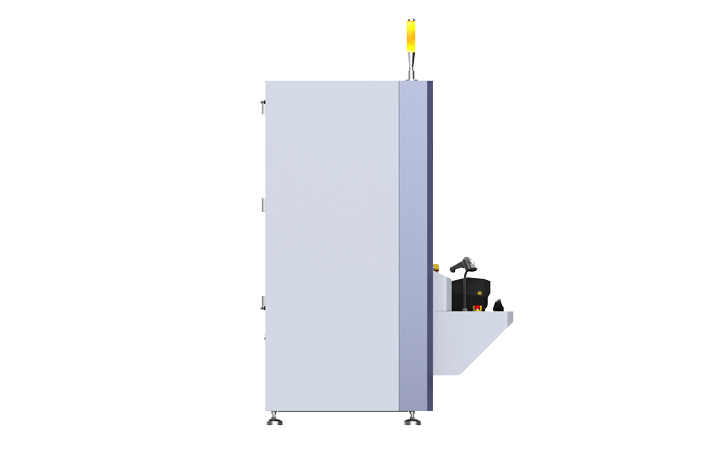

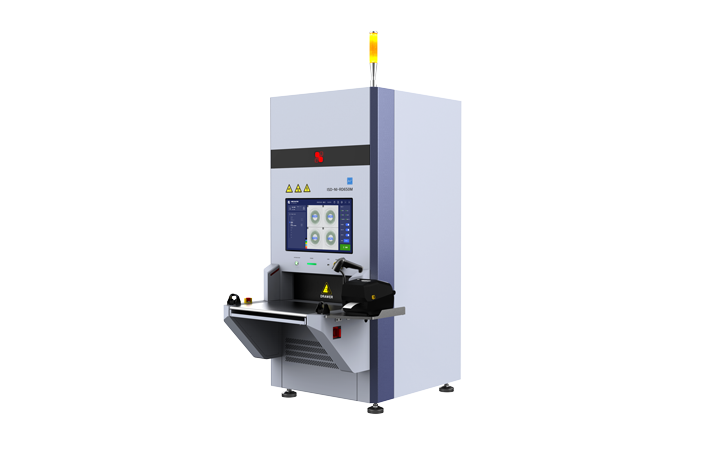

Эта серия оборудования в основном состоит из семи основных подсистем: источника рентгеновского излучения, блока получения изображений, компьютерной системы обработки изображений, механической системы, электрической системы управления, системы безопасности и системы сигнализации. Интегрируя современные технологии неразрушающего контроля, технологии компьютерного программного обеспечения, технологии получения и обработки изображений, технологии механической передачи и алгоритмы искусственного интеллекта, система объединяет оптические, механические, электрические и вычислительные технологии в единое решение. Он использует различия в характеристиках поглощения рентгеновских лучей материалами различной плотности и толщины для изображения и подсчета электронных компонентов внутри лотков с материалом. Интеллектуальная рентгеновская счетная машина предназначена для работы с производственными линиями SMT для автоматического подсчета запасов материалов в конце линии. Он может одновременно считать четыре лотка с материалами и автоматически сканировать коды, тем самым снижая трудозатраты и повышая эффективность работы. При необходимости рентгеновскую интеллектуальную счетную машину также можно интегрировать с системами MES, что обеспечивает более эффективное, надежное и основанное на данных управление подсчетом и хранением материальных запасов.
(1).png)
Скорость проверки до 8 метров в минуту
Поддержка катушек диаметром 7–17 дюймов, чувствительных к влаге компонентов с сухими упаковками, материалов лотков и т. д.
Точность подсчета 99,99 %, благодаря алгоритмам подсчета на основе искусственного интеллекта
Точность считывания штрих-кода 99,9 %, с 20 МП Сканирующая камера с поддержкой искусственного интеллекта
Доступ к базе данных материалов, содержащей более 15 000 наименований; обновление алгоритма через OTA в течение 72 часов
Бесшовная интеграция с такими системами, как ERP, MES и WMS
Расширенная аппаратная защита; испытанный эквивалент дозы поверхностного облучения < 0,5 мкЗв/час
| Общие характеристики | |
|---|---|
| Габаритные размеры | 888 мм (Д) x 1350 мм (Ш) x 1850 мм (В) (исключая трехцветный светильник) |
| Общий вес | 520 кг |
| Общее энергопотребление | 450 Вт |
| Источник питания | 220 В переменного тока, 50/60 Гц |
| Рабочая температура | 0-40℃ |
| Сертификация | CE-совместимый |
Система автоматического рентгеновского контроля (AXI) фиксирует рентгеновские изображения электронных продуктов и анализирует их внутреннюю структуру, не повреждая продукт. Система, основанная на крупномасштабных моделях искусственного интеллекта Hikvision Guanlan, автоматически сравнивает изображения проверки с обученными моделями искусственного интеллекта для обнаружения дефектов, недостающих компонентов и проблем сборки, помогая повысить точность проверки и эффективность производства.
